等离子清洗芯片板是一种高效且非接触式的清洗技术，广泛应用于半导体制造、微电子封装等领域。该技术利用等离子体的高能量离子和自由基对芯片板表面进行清洗，能够去除表面的氧化物、有机污染物、无机盐等杂质，提高芯片板的洁净度和性能。

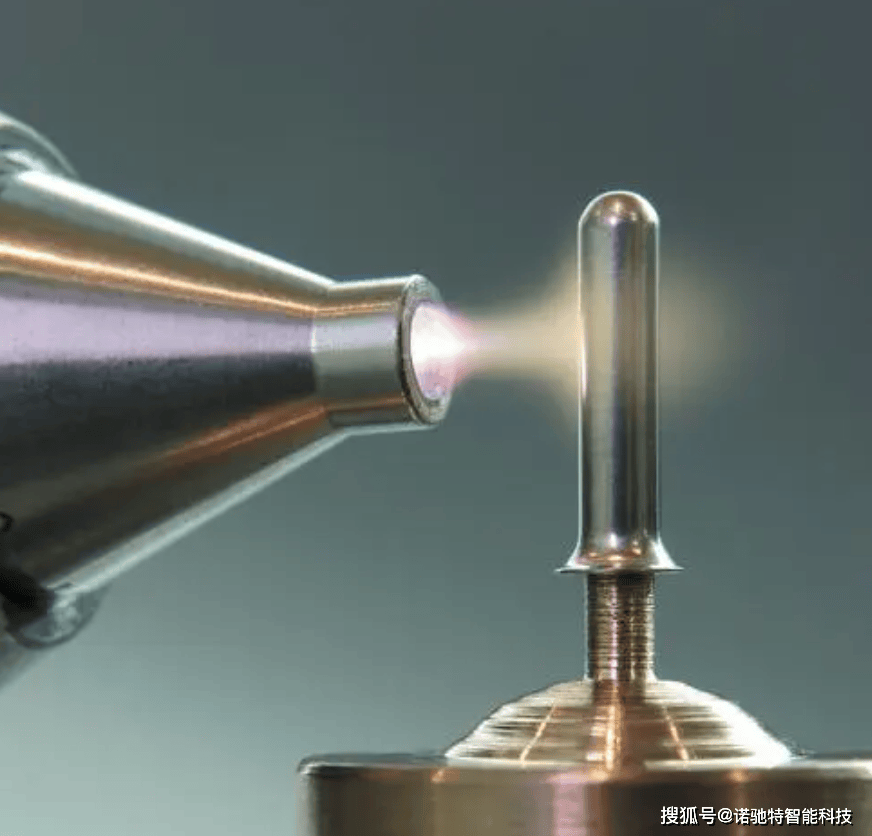

等离子清洗芯片板的工作原理等离子清洗机主要由等离子工作腔、电极架、真空泵、增压泵、射频发生器及适配器等组成。在清洗过程中，通过引入气体（如Ar、O2、N2等）并使其电离形成等离子体，这些等离子体中的活性粒子对芯片板表面进行物理轰击和化学反应，从而去除污染物。
1. 物理反应机理：活性粒子通过物理轰击使污染物与芯片板表面分离，随后由真空泵将污染物吸走。例如，Ar气体因其对污染物进行物理轰击的有效性而被广泛使用。2. **化学反应机理**：多种活性粒子与污染物发生化学反应，生成易挥发性物质，再通过真空泵排出。这种方法对于清除有机污染物特别有效，但需注意控制反应条件，以防在表面产生氧化物。### 等离子清洗芯片板的优势1. **高效清洗**：等离子体能够迅速分解并去除芯片板表面的各种污染物，清洗效率高。
2. 非接触式清洗：避免了对芯片板表面的直接接触，减少了对表面的损伤和磨损。
3. 适用多种材料：等离子清洗技术适用于硅、氮化硅、氧化铝、聚酰亚胺等多种材料，具有广泛的适用性。
4. 环保节能：相比传统的化学清洗方法，等离子清洗无需使用大量化学试剂，减少了环境污染，同时节省了水资源。应用领域在半导体制造过程中，芯片板表面可能会沾染各种颗粒、金属离子等污染物。这些污染物如果不被及时清除，将会严重影响芯片的性能和可靠性。因此，等离子清洗技术被广泛应用于晶圆清洗、芯片封装前的表面处理等环节。此外，在微电子封装领域，等离子清洗技术还能够提高封装材料的表面活性，改善封装质量。
综上所述，等离子清洗芯片板是一种高效、环保、非接触式的清洗技术，具有广泛的应用前景和重要的经济价值。返回搜狐，查看更多
